Einleitung & Hintergrund
3D‑Druck und Weihnachtsbeleuchtung als Hobby
Neben dem 3D‑Druck habe ich seit vielen Jahren ein weiteres Hobby: die umfangreiche Weihnachtsbeleuchtung meines Hauses. Es bereitet mir jedes Jahr große Freude, auch wenn der Arbeitsaufwand manchmal nicht zu unterschätzen ist. Garten und Haus werden dekoriert, beleuchtet und technisch vorbereitet – und dabei taucht immer wieder dieselbe Schwachstelle auf.
Warum Kabelsteckverbindungen im Außenbereich problematisch sind
Kabelsteckverbindungen – Schwachstelle Weihnachtsbeleuchtung
Solange ich mich mit Weihnachtsbeleuchtung beschäftige, gibt es ein wiederkehrendes Problem: Kabelsteckverbindungen im Außenbereich sind extrem anfällig für Feuchtigkeit.
Die Folgen sind:
- Defekte Lichterketten
- Kurzschlüsse
- Auslösen des FI-Schalters
- Unzuverlässige Stromversorgung

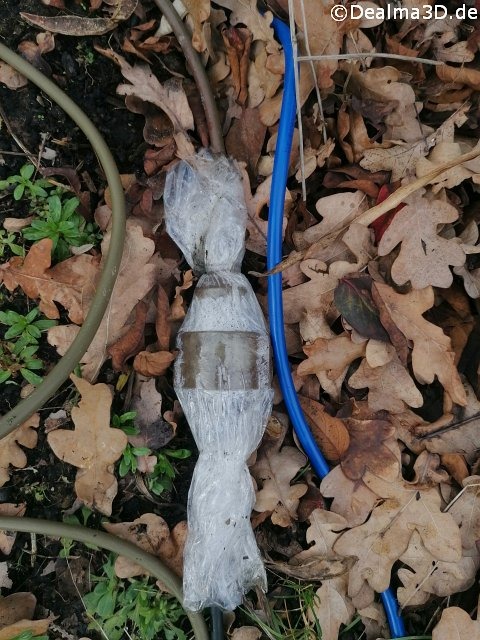

Über die Jahre habe ich viele Methoden ausprobiert, um Feuchtigkeit fernzuhalten. Eine davon war das Umwickeln der Steckverbindungen mit Folie. Das Ergebnis war jedoch ernüchternd: Unter der Folie sammelte sich Feuchtigkeit, was die Kurzschlussgefahr sogar erhöhte.
Schwachstelle Kabelsteckverbindungen
Typische Probleme bei Outdoor‑Beleuchtung
Kabelsteckverbindungen sind die empfindlichste Stelle jeder Außenbeleuchtung. Regen, Schnee, Kondenswasser und Bodennässe führen schnell zu Störungen.
Fehlgeschlagene Schutzmethoden wie Folienumwicklungen
Das Umwickeln mit Folie sollte ursprünglich Feuchtigkeit fernhalten, führte aber dazu, dass sich darunter Wasser sammelte. Kurzschlüsse waren damit fast vorprogrammiert.
Entwicklung der Outdoor‑Kabelbox
Idee und Start des 3D‑Druckprojekts
Weihnachten 2023 kam mir die Idee, eine eigene Outdoor‑Steckerbox zu entwickeln – konstruiert in FreeCAD und gedruckt mit meinen 3D‑Druckern.
Konstruktion in FreeCAD und erste Prototypen
Da ich mit FreeCAD noch am Anfang stand, war die Entwicklung zunächst eine Herausforderung. Nach mehreren Druckversuchen entstand jedoch Schritt für Schritt ein funktionierendes Konzept.
Verwendete Materialien (PETG & TPU)
- PETG für robuste, wetterfeste Bauteile
- TPU für flexible Elemente und Dichtbereiche
- ASA ist Optional für heiße Jahreszeiten und hohe UV-Belastung möglich
Im Dezember 2023 integrierte ich die ersten beiden Prototypen in meine Weihnachtsbeleuchtung – mit sehr guten Ergebnissen.
Funktionsweise der Steckerbox
Schutz vor Regen und Feuchtigkeit

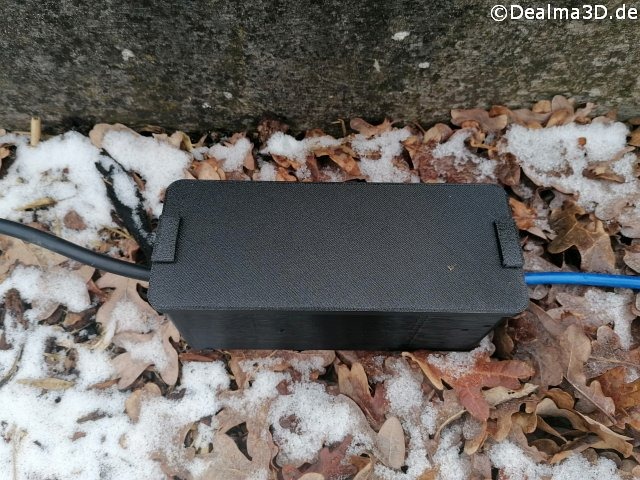

Die Version 1.0 der Kabelbox sorgt dafür, dass Kabelsteckverbindungen zuverlässig trocken bleiben. Der Deckel schützt vor direktem Regen, während die Innenkonstruktion Feuchtigkeitsansammlungen verhindert.
Innenaufbau gegen Schwitzwasser
Im Inneren der Box entsteht kein Kondenswasser. Falls dennoch einmal Feuchtigkeit eindringen sollte, kann sie über kleine Ablauföffnungen kontrolliert ins Erdreich abfließen.
Ablauföffnungen für kontrollierten Wasserabfluss
Die kleinen Öffnungen am Boden ermöglichen es, dass Wasser sofort abgeleitet wird, ohne sich im Inneren zu sammeln.
Erdspieße für sicheren Stand im Garten
Durch integrierte Erdspieße ist die Box fest mit dem Boden verbunden. Selbst stärkere Windböen können sie nicht durch den Garten schieben.
Praxisergebnisse & Einsatzbereiche
Testphase in der Weihnachtsbeleuchtung 2023
Die ersten Prototypen wurden erfolgreich in meine Weihnachtsbeleuchtung integriert und haben sich dort hervorragend bewährt.
Geeignet für Outdoor‑Elektrik, Gartenbeleuchtung und mehr
Die Kabelbox eignet sich ideal für:
- Weihnachtsbeleuchtung
- Gartenbeleuchtung
- Outdoor‑Elektrik
- zeitweise genutzte Stromanschlüsse im Außenbereich
Fazit & Ausblick
Vorteile des 3D‑Drucks für individuelle Lösungen
Dieses Projekt zeigt erneut, welche Möglichkeiten der 3D‑Druck bietet, wenn man individuelle Lösungen benötigt.
Planung einer kleinen Serienproduktion
Ich werde die Konstruktion weiter verfeinern und anschließend eine kleine Serienproduktion starten – denn bei meiner Weihnachtsbeleuchtung gibt es reichlich Bedarf.
Update Dezember 2025
Im Laufe des Jahres 2024 / 2025 wurden weitere Verbesserungen an der Konstruktion der Kabelbox vorgenommen.

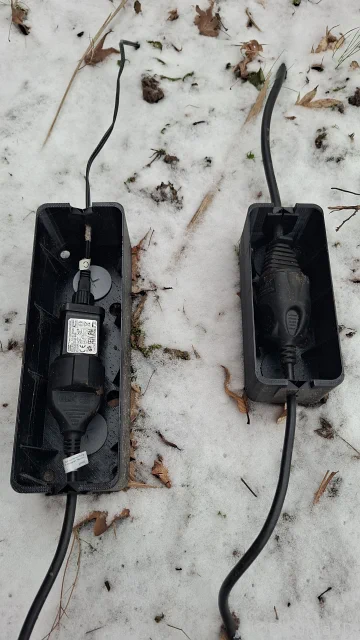

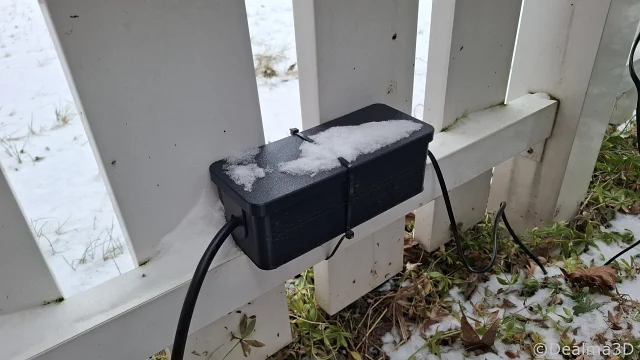

Neue gerade Version für Trafos
Zusätzlich entstand eine verlängerte, gerade Ausführung der Kabelbox. Diese Version ermöglicht es, gerade Trafos direkt mit einer Schuko‑Steckdose sicher zu verbinden.

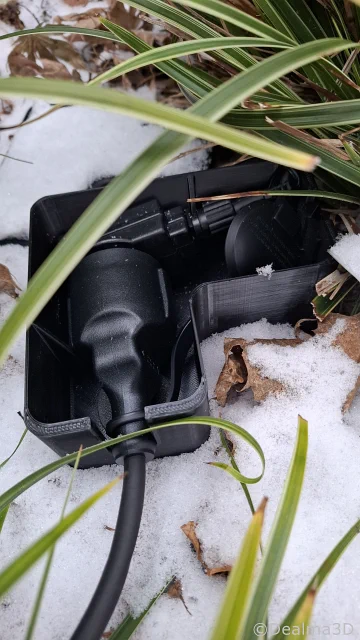

Neue abgewinkelte Version
Darüber hinaus wurde eine abgewinkelte Variante entwickelt, um auch diese Art von Kabelsteckverbindungen zuverlässig abzudecken.
Bildergalerie Kabelbox / Steckerbox 2025
Hinweis: Der Text wurde von mir erstellt und anschließend mit Hilfe einer KI optimiert.
